鋁合金槽罐車 鋁罐車 鋁合金運油車罐體坐標系選擇與假設、簡化原則,理解應力與應變是設計中運用各種方法及結構化分析成果的前提。

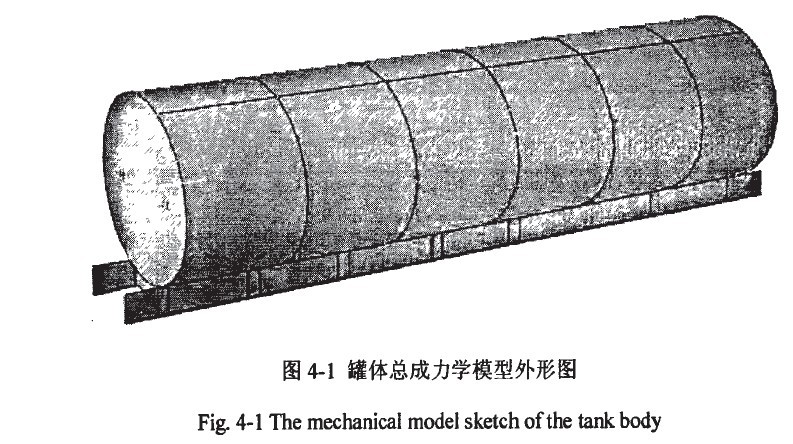

靜力分析的 結果包括位移、應力、應變和力等。靜力學分析的基本步驟為:建立幾何模型:定義 材料屬性;進行模型裝配;定義分析步;施加邊界條件和載荷:選擇單元類型和劃分 網格;定義作業,求解:結果評定。 如圖4。1所示為罐體力學模型外形圖。以通過罐體后端面中心為坐標原點,車輛 右邊(即車輛前方)為正X軸方向,罐體上方為正Y軸方向,構成右手坐標系。
在真實反映罐體主要力學特征的前提下,盡可能選取較少的節點和單元,并對罐體結構的力學模型進行簡化。假設、簡化原則如下:
(1)罐體為線彈性系統。
(2)罐體和裝載介質是各向同性,密度均勻分布。
(3)結構上的小圓角等工藝因素不考慮。
(4)罐體上開孔及焊接小件如后翼板、人孔、加油孔等,不影響總體剛度及強度, 可忽略不計。
|
|
|
