粉粒物料車/散裝水泥車工作原理及結構--程力汽車

作者:程力專用汽車股份有限公司 瀏覽次數:8230 發布時間:2011-01-10 20:54:00

分享:

            信息來源于:湖北程力專用汽車有限公司    官方銷售主站:http://www.londonfoxes.com

粉粒物料運輸車/散裝水泥車主要由汽車底盤(東風前四后八,東風天龍前四后八,東風153系列,解放前四后八和福田前四后八等底盤)、罐體總成、管路系統及傳動裝置等組成,工作動力從汽車變速箱中引出,通過取力器傳動裝置驅動空壓機,產生的壓縮空氣經控制管路進入氣室內,使罐內粉粒物料產生流態化現象。當壓力達到0.196Mpa時,打開出料蝶閥,實現卸料。

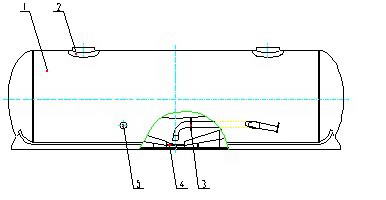

罐體總成主要由筒體、加料口、流態化床、出料管總成、進氣管及其它附件組成,如圖下圖所示。罐體為直筒圓柱式結構,其制作工藝良好,能實現埋弧焊接,筒體采用5mm優質鋼板卷制而成,兩端采用6mm 厚標準橢圓封頭,焊接牢固,具有整體強度高、剛性好、承壓好、使用性能好等特點。罐體為單倉兩氣室式結構,罐內流化床寬度適中,布置合理,能有效的縮短卸料時間、提高了罐體的容積利用率,降低了?;衣?;在罐體頂部開有兩個進料口,打開進料口人孔蓋一方面可以向罐內加料,另一方面在罐內需要檢修時方便人員進出。



                            1.筒體  2.加料口 3. 出料管總成 4.流態化床  5.進氣管

該粉粒物料運輸車/散裝水泥罐車前、后氣室各設一根進氣管,通過球閥可分別實現同時開啟和單獨控制的功能,如下圖所示示。

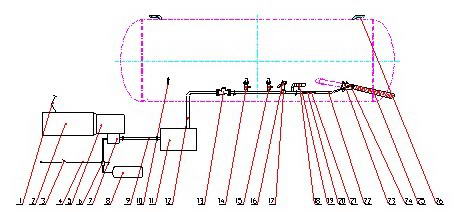

粉粒物料運輸車/散裝水泥車系統工作原理和過程如下:

充氣時踏下離合器踏板1,切斷動力,撥動電開關2,接通電磁氣閥6,在氣壓的推動下使取力器7的齒輪進入嚙合位置,慢慢放松離合器踏板,接通動力,由取力箱經傳動軸9帶動空壓機11開始運轉。打開球閥14、15,壓縮空氣經止回閥13、安全閥16及以上兩只球閥充入罐內。

當壓力表10顯示罐內壓力達到0.196Mpa時,打開蝶閥23卸料。在輸送管被粉料堵塞時,可打開球閥20,使壓縮空氣進入二次吹氣總成23,排除堵塞。這樣可保證順利卸料。止回閥13、21可防止粉料倒流入管道。

當罐內壓力達到0.22Mpa時,安全閥16將自動打開向外排氣。卸料完畢后,罐體內還殘余部分剩余氣體,這時可以打開卸壓管路26,實現卸壓的功能。



1.離合器踏板  2.發動機  3.電開關  4.電線  5.變速箱  6.電磁氣閥  7.取力器  8.儲氣筒  9.傳動軸  10. 壓力表   11. 空壓機  12. 進氣管  13.止回閥   14、球閥  15、球閥  16.安全閥(0-0.3Mpa)  17.中小異徑三通 18、球閥 19.異徑外接頭 20.球閥 21 止回閥  22. 蒸汽膠管  23.蝶閥  24.二次吹氣總成  25.出料軟管  26. 卸壓管路

湖北程力專用汽車有限公司生產的散裝水泥車又稱粉粒物料運輸車,適用于粉煤灰、水泥、石灰粉、礦石粉等顆粒直徑不大于0.1mm,粉粒干燥物料的運輸和氣壓卸料。湖北程力公司專業生產東風天龍散裝水泥車,東風前四后八散裝水泥車,半掛散裝水泥車,尖頭140散裝水泥車,解放奧威散裝水泥車,解放前四后八散裝水泥車,斯太爾散裝水泥車,華菱粉粒物料運輸車
